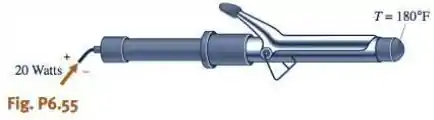

O modelador de cachos de 20   W mostrado na F i g .   P 6.55 possui a temperatura da superfície externa de 180 ° F   82,2 ° C . Para o modelador de cachos, determine a taxa de transferência de calor, em B t u / h , e a taxa de geração de entropia, em B t u / h ⋅ ° R

Passo 1

E aí, tudo bem? Bora matar essa questão, mas para isso vamos pra nossas considerações!

1 - Temos que o sistema é fechado sobre regime permanente

2 - A transferência de calor ocorre somente a T b = 640 ° R   180 ° F

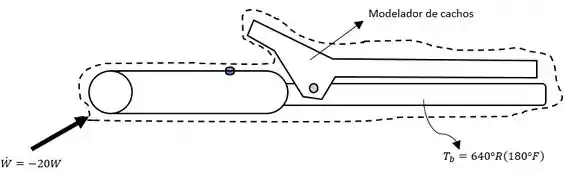

Vamos fazer um esqueminha para o problema!

Passo 2

Agora que temos nossas considerações, vamos fazer o balanço de energia para o regime permanente!

d E d t = Q ˙ - W ˙ = 0

Q ˙ = W ˙ = - 20   W ⋅ 3,413 B t u W ⋅ h

Q ˙ = - 68,3 B t u h

Passo 3

Agora pra matar de vez vamos fazer o balanço de entropia!

d S d t = Q ˙ T b + σ ˙ = 0

σ ˙ = - Q ˙ T b = 68,3 B t u h 640   ° R

σ ˙ = 0,107 B t u h ⋅ ° R

Isso é tudo pessoal, conseguimos mais uma! \o/

Resposta

Q ˙ = - 68,3 B t u h                 σ ˙ = 0,107 B t u h ⋅ ° R
