Um amplificador que emprega um transistor JFET tem o seguinte ganho:

A v =   - 5,6 ( 1 - j 100 H z f ) ( 1 - j 130 H z f ) ( 1 + j f 20 K H z ) ( 1 + j f 50 K H z )

a) Trace a curva de Bode normalizada A ' v d B = A v A v m á x | d B   e determine a largura de banda do amplificador. Indique claramente as frequências de corte no gráfico

b) Trace a curva de fase e observe as regiões do gráfico em que o ângulo de fase é aproximadamente 45 °

Passo 1

Saudações galerinha, tudo bem?

Vamos juntos resolver mais um exercício!

a) Nesta alternativa temos apenas que desenha um gráfico o gráfico de bode e encontrar a largura de banda.

Para isso é necessário encontrar as frequências, tranquilo!

Vamos começar então!

Sabemos que o ganho para esse circuito pode ser expresso por:

A v = - 5,6 ( 1 - j 100 H z f ) ( 1 - j 130 H z f ) ( 1 + j f 20 K H z ) ( 1 + j f 50 K H z )

A v A v m á x = 1 ( 1 - j 100 H z f ) ( 1 - j 130 H z f ) ( 1 + j f 20 K H z ) ( 1 + j f 50 K H z )

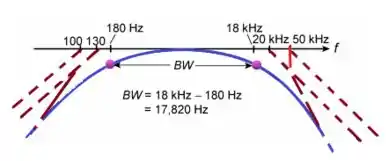

Traçando o gráfico de Bode com as informações de A v A v m á x teremos:

Para encontrar a frequência de corte vamos observar claramente o gráfico, com isso conseguimos obter que as frequências de corte são aproximadamente 130 H z   e   20   K H z

Até aí tudo beleza? vamos continuar então!

Passo 2

b) Por fim! Mas não menos importante último item.

Esboça a resposta da frequência para esse circuito, tranquilo né!

Só lembrando que θ =   t a n g - 1 . f 1 f +   t a n g - 1 . f c f

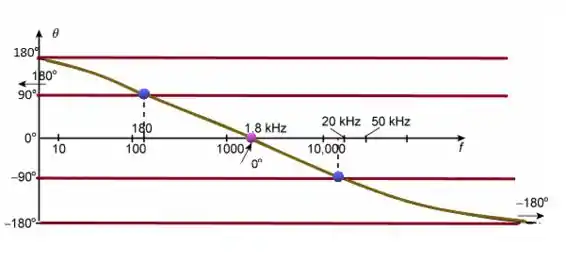

Aplicando para as frequências e necessário nossas informações obtidas no gráfico de Bode, a respostada frequência se apresentará dessa forma:

Bom galera, esse gráfico é bem simples com mais riquezas de você deve aumentar o eixo do X com diversas frequências e o eixo do Y com diversos ângulos.

Tranquilo?

Te vejo na próxima então!

Resposta

a)

b)
