Circuitos Trifásicos

Partiu iniciar os estudos sobre circuitos trifásicos?

Os circuitos trifásicos são aqueles que são alimentados por $3$ fontes de tensão 😱. Eles são muito utilizados na transmissão e distribuição de energia, por isso você vê nos postes da rua aqueles três fios passando.

As tensões que alimentam o sistema são chamadas de tensões trifásicas e são iguais em amplitude, porém estão defadas em 120°:

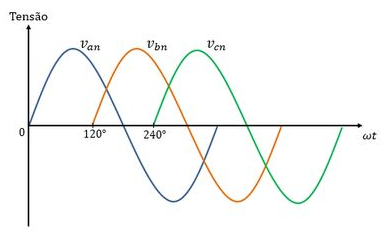

     Gráfico que mostra a defasagem das tensões trifásicas
Gráfico que mostra a defasagem das tensões trifásicas

Essas tensões trifásicas ficam conectadas entre si formando uma Estrela (Y) ou um triângulo (Δ):

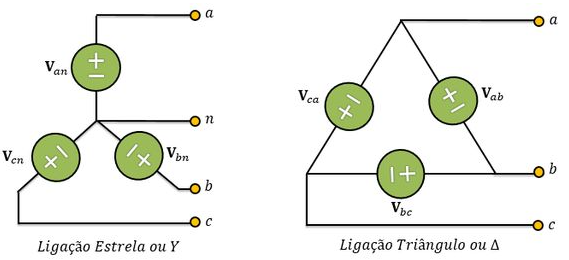

             Esquema ilustrativo da ligação de tensões trifásicas em Estrela e em Triângulo
Esquema ilustrativo da ligação de tensões trifásicas em Estrela e em Triângulo

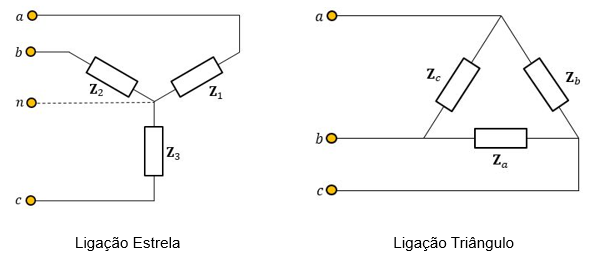

No circuito trifásico, essas tensões são ligadas a três cargas e essas cargas podem também estar ligadas entre si em Estrela ou Triângulo:

                      Esquema ilustrativo da ligação de cargas em Estrela e em Triângulo
Esquema ilustrativo da ligação de cargas em Estrela e em Triângulo

Pensando que tanto as tensões como as cargas podem se organizar de duas maneiras distintas, a gente tem $4$ possíveis maneiras de conectar as tensões às cargas:

  • CONEXÃO ESTRELA-ESTRELA (Y-Y)

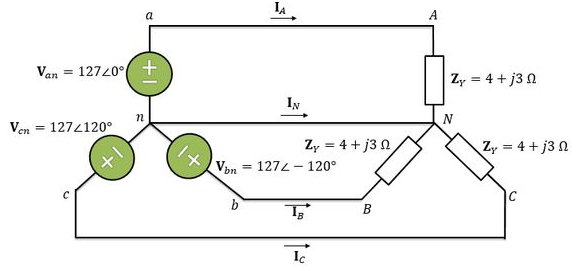

                                        Esquema ilustrativo da conexão estrela-estrela
Esquema ilustrativo da conexão estrela-estrela

  • CONEXÃO ESTRELA-TRIÂNGULO (Y-Δ)

                                 Esquema ilustrativo da conexão estrela-triângulo
Esquema ilustrativo da conexão estrela-triângulo

  • CONEXÃO TRIÂNGULO-ESTRELA (Δ-Y)

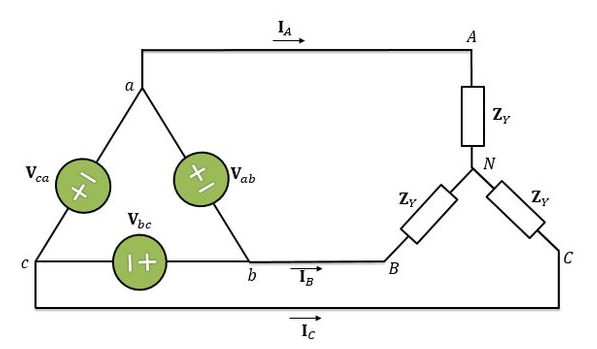

                                          Esquema ilustrativo da conexão triângulo-estrela
Esquema ilustrativo da conexão triângulo-estrela

  • CONEXÃO TRIÂNGULO-TRIÂNGULO (Δ-Δ)

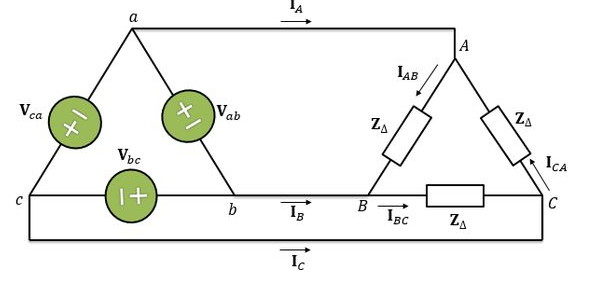

                                     Esquema ilustrativo da conexão triângulo-triângulo
Esquema ilustrativo da conexão triângulo-triângulo

Preparado para entender as partes das contas com os circuitos trifásicos para cada uma das conexões?
