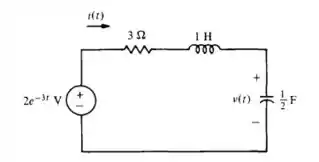

Calcule i t para t > 0 , no circuito da figura 18.8(a), substituindo tudo, exceto o resistor de 3   Ω , no seu circuito transformado pelo seu circuito equivalente Norton.

Passo 1

Fala aí pessoal tudo blz?

Nessa questão ele pede para calcular i ( t ) para t > 0 , substituindo tudo menos 3   Ω , para o circuito,

Só vem meu camarada.

Passo 2

Sabendo que,

I R s = V R s R ,   temos

I S C = 4 s 2 + 6 s - 24 ( s + 3 ) ( s 2 + 2 )   A

Z h = s 2 + 2 s   Ω

i t = - 13 e - t + 20 e - 2 t - 3 e - 3 t   A

Espero ter ajudado, bons estudos e até a próxima.

Resposta

i t = - 13 e - t + 20 e - 2 t - 3 e - 3 t   A
