Calcule o módulo da tensão E A B no circuito trifásico equivalente visto na Figura 22.40.

Passo 1

E ai seres de luz, tudo bem?

Bora resolver mais uma?

Encostaaa!!

Temos os dados , que:

A impedância em cada perna da carga conectada em Y é

R ϕ = 12   Ω em série com X L = 16 Ω

A impedância da linha é Z l i n h a = 1   Ω

A tensão de fase é V ϕ = 50   V

Passo 2

A impedância de fase é

Z ϕ = 12 Ω + j 16 Ω

= 20 Ω ∠ 53.13 °

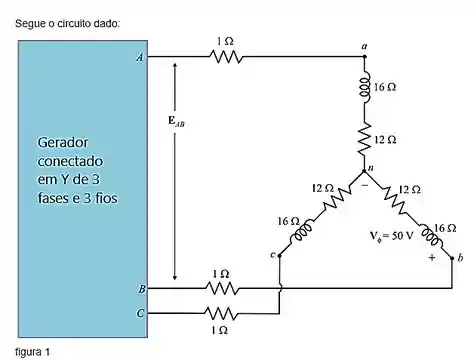

Partindo da figura, temos a corrente de fase, que e dada como

I ϕ = V ϕ Z ϕ

= 50   V 20   Ω

I ϕ = 2.5   A

Passo 3

A tensão fase neutro é dada como

E A n = I ϕ Z l i n h a + V ϕ

= 2.5   A 1 Ω + 50

= 52.5   V

A tensão de linha é dada como

E A B = 3 E A n

= 3 52.5   V

= 90.9   V

Portanto, a tensão da linha é

E A B = 90.9   V

Resposta

E A B = 90.9   V
