Calcule o valor médio a partir das formas de onda periódicas vistas na figura 13.93

Passo 1

Bora lá galera, vamos juntos resolver mais um exercício!

Antes de tudo vamos lembrar como calcular o valor médio de ondas periódicas, que é encontrada utilizando a equação abaixo:

  G   = S o m a   d a s   á r e a s   c o m p r i m e n t o   d a   c u r v a

Acho que estamos prontos para começar

Bora lá

Passo 2

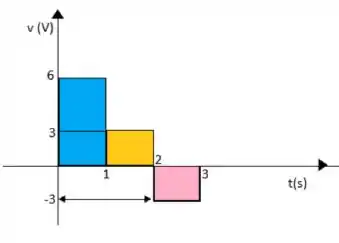

  1. Na primeira figura do livro temos uma onda periódica quadrangular, parecida com a mostrada abaixo, essa figura nos dá informações importantes.

Observe que temos 3 retângulo, então basicamente temos que encontrar suas áreas.

Beleza!

6   . 1 á r e a   d o   r e t â n g u l o   a z u l + 3 .   1   á r e a   d o   r e t â n g u l o   a m a r e l o + - 3 .   1 ( á r e a   d o   t r i â n g u l o   r o s a ) 3

Logo:

G = 6 3

G = 2 V

O valor médio é G = 2 V

Passo 3

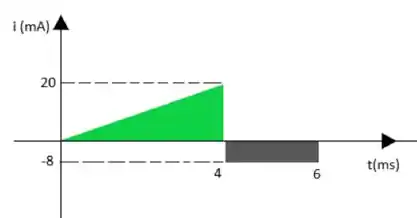

(b) Na segunda figura do livro temos uma onda periódica triangular e quadrangular, parecida com a mostrada abaixo, essa figura nos dá informações importantes

Observe que temos 1 retângulo e 1 triângulo, então basicamente termos que encontrar suas áreas.

Beleza!

2   . - 8 á r e a   d o   r e t â n g u l o   c i n z a + 4 . 10 2   (   á r e a   d o   t r i ê n g u l o ) 3

Logo:

G = 4 6

G = 0,66 mA

O valor médio é G = 0,66 mA

Resposta

  1. G= 2 V
  2. G= 0,66 mA
