Uma carga equilibrada em com uma resistência de 220   Ω por ramo é conectada a um gerador trifásico em com uma tensão de linha de 440 V. Calcule o módulo:

  1. Da tensão de fase do gerador;
  2. Da tensão de fase da carga;
  3. Da corrente de fase da carga;
  4. Da corrente de linha.

Passo 1

E ai seres de luz, tudo bem?

Bora resolver mais uma?

Encostaaa!!

É dado que,

A resistência de cada perna de uma carga equilibrada conectada em Y é

Z ϕ = 220   Ω

A tensão de linha de um gerador conectado é

E L = 440   V

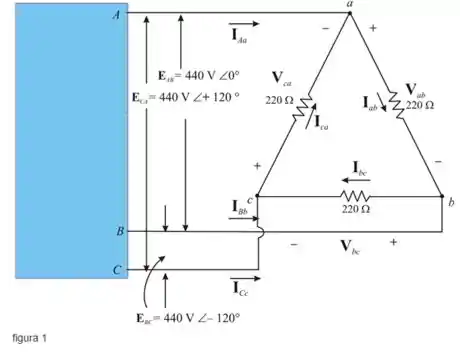

Vamos visualizar o diagrama do circuito para os dados fornecidos

Passo 2

  1. Para um gerador conectado, a tensão de linha é igual a tensão de fase.
  2. Logo, a tensão de fase do gerador é

    E ϕ = E L = 440   V

    Passo 3

  3. A tensão de fase da carga é igual a tensão de fase do gerador
  4. Logo, a tensão de fase do gerador é

    V ϕ = E ϕ = 440   V

    Passo 4

  5. A corrente de fase da carga é dada por
  6. I ϕ = V ϕ Z ϕ

    = 440   V 220   Ω

    I ϕ = 2

    Portanto, a corrente de fase da carga é 2   A .

    Passo 5

  7. Em um sistema conectado, a corrente de linha é maior que a corrente de fase por um fator de raiz quadrada de 3.

I L = 3 I ϕ

= 3 2

I L = 3.464

Portanto, a corrente de linha da carga conectada é de 3.464   A .

Resposta

  1. E ϕ = E L = 440   V
  2. V ϕ = E ϕ = 440   V
  3. Portanto, a corrente de fase da carga é 2   A .
  4. Portanto, a corrente de linha da carga conectada é de 3.464   A .
