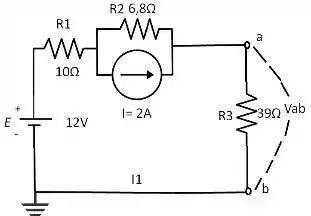

Para o circuito da Figura 8.100:

a- Converta a fonte de corrente e o resistor de 6,8Ω para uma fonte de tensão.

b- Determine a intensidade e o sentido da corrente I1.

c- Determine a tensão de Vab, incluindo a polaridade nos pontos a e b.

Passo 1

Falaaa coisa linda, essa é suave, vamos lá?

Letra a- Para resolver essa questão, a gente usa a regrinha da transformação de fonte de corrente em fonte de tensão, onde a gente multiplica o valor da fonte de corrente pelo resistor em paralelo. Então temos:

E = I × R2 E =(2A) × (6.8Ω) = 13.6 V

Agora que a gente achou o valor da fonte, o valor do resistor fica muito suave:

R = 6.8 Ω ou seja, pela regra permanece o mesmo valor.

Passo 2

Letra b- Para a gente tirar de letra, essa corrente pode ser calculada pela primeira lei de Ohm, ou seja, somamos as fontes que estão em mesmo sentido e dividimos pela resistência equivalente de todos os resistores em série.

I1 = ( 12 V + 13.6 V )   ( 10 Ω + 6.8 Ω + 39 Ω ) = 25.6   V   55.8   Ω = 458.78 mA

O sentido da corrente segue a polaridade das fontes que estão no mesmo sentido horário.

Passo 3

Letra c- Para a gente descobrir a tensão de Vab, a gente pega a corrente total e multiplica pela resistência 3, assim temos:

Vab = I1R3 = (458.78 mA) × (39Ω) = 17.89 V

Tendo como base o sentido da corrente, a gente sabe que a polaridade nos pontos a e b é contrária a fonte de tensão:

+Vab-

Resposta

Letra a) E= 13.6 V e R = 6.8 Ω

Letra b) I1= 458.78 ma, sentido horário.

Letra c) Vab, +Vab-

Questãozinha arretada hein?! Vamos pra outra?
