Para o circuito transistorizado visto na Figura 9.134:

  1. Desenhe o circuito equivalente de Thévenin para a parte do circuito à esquerda do terminal da base (B).
  2. Sabendo que I C = I E   e   V C E = 8   V , calcule o valor de I E .
  3. Usando os resultados dos itens (a) e (b), calcule a corrente de base I B para V B E = 0.7 V
  4. Qual o valor de tensão V C ?

Passo 1

Alô Alô, galerinha do responde ai, tudo bem?

Bora lá

  1. Para iniciar vamos remover a parte do lado direito da base (B) e denote- a por tensão de circuito aberto E T h
  2. Aplicando a lei das tensões de Kirchhoff ao circuito acima, temos

    51   k Ω I + 10 k Ω I - 20 V = 0

    I = 20   V 61   k Ω

    I = 0.327   m A

    Agora a temos

    E T h = I × R 2

    = 0.327   m A × 10   k Ω

    E T h = 3.27   V

    Portanto, a tensão de Thévenin é

    E T h = 3.27   V

    Cálculo da resistência de Thévenin

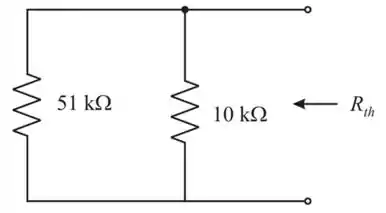

    Curto circuite a fonte de tensão 20V , então temos

    Desse circuito, temos

    R T h = 51 k Ω × 10 k Ω 51 k Ω × 10 k Ω

    R T h = 8.36   k Ω

    Portanto a resistência de Thévenin é 8.36   k Ω

    O circuito equivalente é

    Passo 2

  3. Dados fornecidos são
  4. I C = I E

    V C E = 8 V

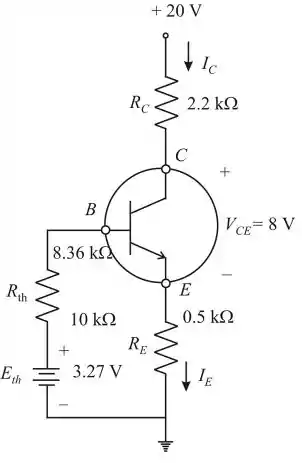

    O circuito dado com o circuito equivalente é

    Do loop emissor do coletor, temos

    I C R C + V C E + I E R E - 20 V = 0

    I C R C + R E = 20 V - V C E

    I C = [ 20   V - 8 V ] 2.2   k Ω + 0.5 k Ω

    I C = 4.44   m A

    Portanto, a corrente do emissor é

    I C = I E

    Portanto a corrente do emissor é

    I E = 4.44   m A

    Passo 3

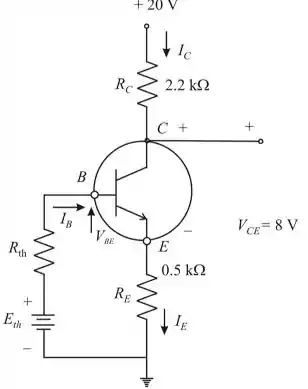

  5. O circuito dado como circuito equivalente de Thévenin é
  6. Usando a lei de tensão de Kirchhoff no loop base-emissor

    I B R T h + V B E + I E R E - E T h = 0

    I B = E T h - V B E - I E R E R T h

    I B = 3.27   V - 0.7   V - 4.44   m A 0.5   k Ω 8.36   k Ω

    I B = 0.042   m A

    Portanto, a corrente de base é 0.042   m A .

    Passo 4

  7. A tensão V C é dada como

V C = V C E + I E R E

= 8 V + 4.44   m A 0.5 k Ω

V C = 10.22   V

Portanto, a tensão em V C é de 10.22   V .

Resposta

  1. Portanto a resistência de Thévenin é 8.36   k Ω , vide a figura.
  2. Portanto a corrente do emissor é
  3. Portanto, a corrente de base é 0.042   m A .
  4. Portanto, a tensão em V C é de 10.22   V .
