Para o circuito visto na Figura 15.151, determine a diferença de fase entre as grandezas abaixo usando um osciloscópio de duplo traço. O circuito tem de ser mantido sem alterar as conexões. No entanto, é permitido o uso de resistores sensores.

  1. e e v R 2
  2. e e i s
  3. i L e i C

Passo 1

Opa pessoal, tudo certinho aí? Vamos analisar esta questão.

Temos que analisar a diferença de fases para cada item do enunciado a partir do circuito dado.

Para o item (a) queremos a diferença de fase entre e e v R 2 .

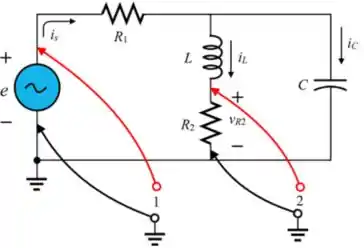

A diferença de fase entre a tensão da fonte e do resistor R 2 é medida no osciloscópio de traço duplo conectando pontas de prova do canal 1 através da fonte tensão da fonte e as pontas de prova do canal 2 são conectadas através de R 2 como apresentado na figura abaixo:

Lembrando que devemos trocar o indutor e o resistor de posição para evitar curto.

Passo 2

Para o item (b) queremos a diferença de fase entre e e i s .

A fase da corrente que flui através do circuito e da tensão do resistor 1 é a mesma, portanto, a diferença de fase pode ser medida através da tensão do resistor.

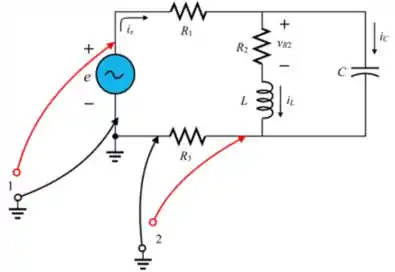

Portanto, vamos introduzir um resistor sensor R 3 para realizar a medida na saída. Teremos o seguinte esboço:

Passo 3

Para o item (c) queremos a diferença de fase entre i L e i C .

A fase da corrente que flui através do indutor e do resistor R 2 é a mesma. Então, para medir a fase da corrente do indutor, devemos medir no resistor R 2 . Podemos introduzir um resistor sensor R 3 em série com o capacitor para medir a fase da corrente do capacitor.

Portanto, teremos o seguinte arranjo:

Consegui te ajudar? Responde Aí.

Resposta

Ei, a resposta está no passo a passo :)
