a. Construa o gráfico da potência em função da corrente para um resistor de 100 Ω. Utilize uma escala de 0 a 1 W, com divisões de 0,1 W para a potência e uma escala de 0 a 100 mA com divisões de 10 mA.

b. A curva obtida é linear?

c. Usando o gráfico obtido, determine a corrente para uma potência de 500 mW.

Passo 1

a. Eai, tudo bem?

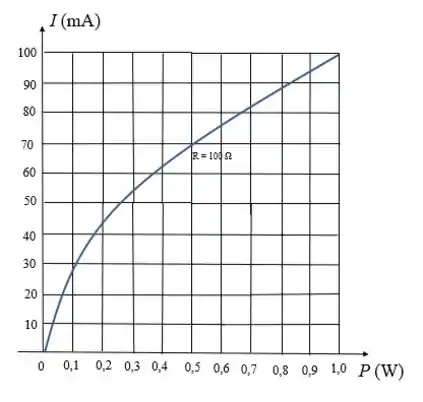

Acompanha só o gráfico que obtemos para a seguinte questão:

Interessante né?

Basta lembramos da relação:

P = I 2 R

Partiu próximo passo?

Passo 2

b. Ao construirmos o gráfico não encontramos um gráfico linear, isto porque a expressão envolvida é uma função de segundo grau.

Passo 3

c. Utilizando o gráfico construído, podemos observar que para 500 mW ou 0,5 W, temos aproximadamente uma corrente de:

I = 70   m A

Resposta

a.

b. Não é linear.

c. I = 70   m A
