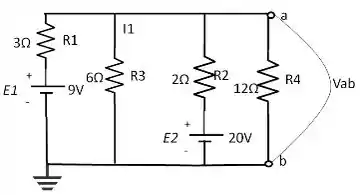

a- Converta as fontes de tensão da Figura 8.102 para fontes de corrente.

b- Determine a tensão Vab incluindo a polaridade

c- Determine a intensidade e o sentido da corrente I.

Passo 1

Falaaa bb, vamos destruir essa?

De acordo com a questão, para transformar fonte de tensão em fonte de corrente a gente deve seguir o seguinte método:

Divide-se o valor da fonte de tensão pelo resistor que está em série com a fonte. Assim temos:

Figura 8.102, Letra a:

I1 = E 1   R 1 =     9 V 3 Ω = 3A, R1 = 3Ω

I2 = E 2   R 2 =     20   V 2   Ω = 10 A, R2 = 2Ω

Passo 2

Letra b: Para encontrarmos Vab, primeiro descobrimos qual corrente total I = 10A – 3A = 7A

Assim, a gente faz o paralelo dos resistores e encontramos a resistência equivalente total.

Rt = 3Ω || 6Ω || 2Ω || 12Ω

= 2Ω || 2Ω || 12Ω

= 1Ω || 12Ω

= 0.9231Ω

Assim a gente usa a primeira lei de Ohm:

+Vab- = It × Rt = (7A) × (0.9231Ω) = 6.462V

Passo 3

Letra c: O sentido da corrente tende a seguir a fonte de maior corrente, então temos o sentido anti-horário para a corrente.

Já a sua intensidade é: I = 6.462 V   6 Ω = 1.077A

Resposta

Letra a: I1= 3A

I2= 10A

Letra b: Vab= 6.462V

Letra c: I= 1.077ª

Essa foi malvadona, mas jaera, vamos pra próxima?
