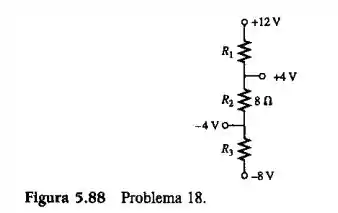

Dadas as informações mostradas na Figura 5.88, determine os valores das resistências R 1   e   R 3 .

Passo 1

Fala queridos, vamos?

Nossos dados são

R 2 = 8 Ω

E 1 = 12   V

E 2 = 4   V

E 3 = - 4   V

E 4 = - 8   V

Determinaremos as resistências

Todos os resistores estão em série, a corrente que passa pelos resistores é a mesma

I = E 2 - E 3 R 2

I = 4 - - 4 8

I = 8 V 8 Ω

I = 1 A

Passo 2

Podemos encontrar a nossa resistência R 1 da seguinte maneira

R 1 = V R 1 I

R 1 = E 1 - E 2 I

R 1 = 12   V - 4 V 1 A

R 1 = 8   Ω

Passo 3

Podemos encontrar a nossa resistência R 3 da seguinte maneira

R 3 = V R 3 I

R 3 = E 3 - E 4 I

R 3 = - 4   V - ( - 8   V ) 1 A

R 3 = 4   Ω

Resposta

Portanto, R 1 = 8   Ω ,   e   R 3 = 4   Ω .
