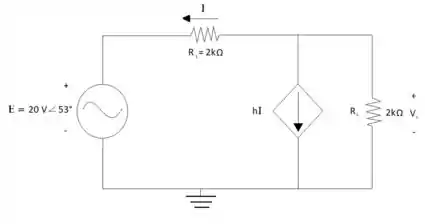

Determine o circuito equivalente de Thévenin para o circuito externo ao resistor de 2 kΩ visto na Figura 18.117.

Passo 1

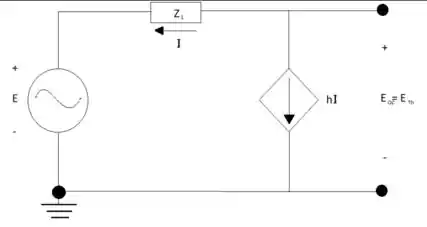

Primeiro retira-se a nossa resistência de referência para que seja possível visualizar melhor o nosso circuito, e com os dados apresentados pode-se chegar à seguinte conclusão:

hI = -I

Z1 = 2 kΩ

Logo, pode-se afirmar que I = 0 e hI = 0. E com isso chega-se ao seguinte resultado para a tensão de Thévenin: ETH = 20 V 53°

Passo 2

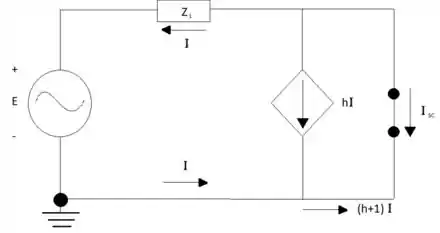

Agora para se encontrar o valor de ZTH precisa-se achar primeiro o valor da corrente que passa por todo o circuito e montá-lo da seguinte forma:

ISC = -(h + 1)I = -(h + 1)(10 mA 53°) = -510 mA 53°

ZTH = EOC / ISC = -39.22 Ω

Resposta

ETH = 20 V 53°

ZTh = -39.22 Ω
