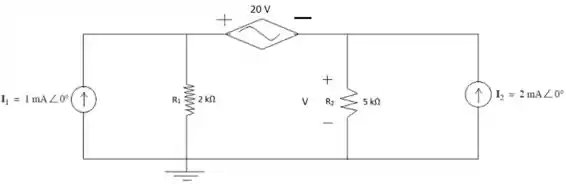

Determine o circuito equivalente de Thévenin para o circuito externo ao resistor de R1 visto na Figura 18.118.

Passo 1

Para poder encontrar o valor do VTH é preciso descobrir a tensão do R1, para isso é necessário aplicar a análise de nós onde encontramos um supernó e pelos cálculos se tem o seguinte resultado para o valor de VTH:

-20V2 = V2 - VTH

VTH = 21V2

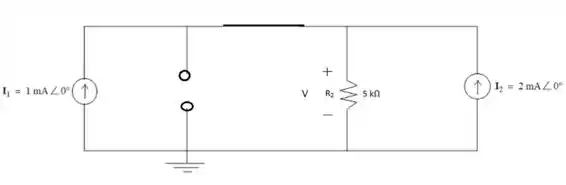

Dessa forma, para encontrar o valor de VTH é necessário encontrar a tensão que corresponde ao R2 e para isso se soma as duas fontes de correntes que estão entrando no circuito usado para encontrar o equivalente Thévenin.

ISC = I1 + I2 = 3 mA

ISC = 3 mA

V2 = R2 (ISC) = 15 V

VTH = 21V2 = 315 V

VTH = 315 V

Passo 2

Para encontrar o valor da resistência de Thévenin encontramos o valor da corrente que passa pelo R2 que equivale à corrente que passa pelo circuito de Thévenin:

ZTH = VTH / ISC = 315   V 0.003   A = 105 kΩ

ZTH = 105 kΩ

Resposta

VTH = 315 V

ZTH = 105 kΩ
