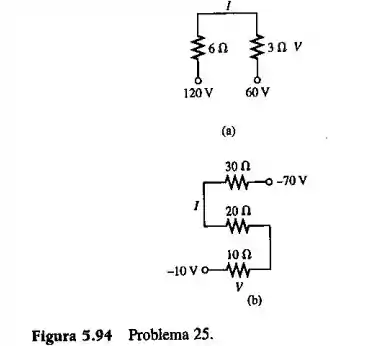

Determine a corrente I (Com o sentido) e a tensão V (Com a polaridade) para os circuitos mostrados na figura 5.94

Passo 1

Falaaaaaa pessoal, show de bola??

Bora resolver esse exercício na maciotaaaaa, então siimboraa!!

  1. Aplicando a lei da tensão de Kirchhoff e determinando a tensão líquida no circuito
  2. E = 120 - 60 V

    E = 60   V

    Aplicando a lei de Ohm e encontrando a corrente I

    I = E R T

    I = 60   V 6 Ω + 3 Ω

    I = 6.666   A

    Aplicando a lei de Ohm e encontrando a tensão V .

    V = I ⋅ R

    V = ( 6.666   A ) ( 3 Ω )

    V = 20   V

    Portanto, os valores da corrente I são 6.666   A , a corrente fluirá no sentido horário. O valor da tensão V é 20 V.

    Passo 2

  3. Aplicando a lei da tensão de Kirchhoff e determinando a tensão líquida no circuito

E = - 10 - ( - 70 ) V

E = 60   V

Aplicando a lei de Ohm e encontrando a corrente I

I = E R T

I = 60   V 10 Ω + 20 Ω + 3 0 Ω

I = 1   A

Aplicando a lei de Ohm e encontrando a tensão V .

V = I ⋅ R

V = ( 1   A ) ( 10   Ω )

V = 1 0   V

Portanto, os valores da corrente I são 1   A , a corrente fluirá no sentido horário. O valor da tensão V é 10 V.

Resposta

  1. Portanto, os valores da corrente I são 6.666   A , a corrente fluirá no sentido horário. O valor da tensão V é 20 V.
  2. Portanto, os valores da corrente I são 1   A , a corrente fluirá no sentido horário. O valor da tensão V é 10 V.
