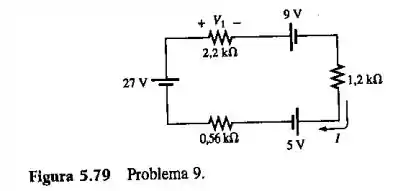

Determine a corrente I e a tensão V 1 para o circuito mostrado na Figura 5.79.

Passo 1

E ai meus amores, tudo bem?

Borá?

Vamos analisar o circuito no sentido horário e converter em fonte de tensão única

V T = 27 - 9 - 5 V

V T = 13   V

Como as resistências estão conectadas em série, temos

R T = 2.2 k Ω + 1.2 k Ω + 0.56 k Ω

R T = 3.96 k Ω

Passo 2

Vamos aplicar a lei de Ohm ao circuito e calcular a corrente

I = V T R T A

I = 13 3.96 k Ω

I = 3.28   m A

Passo 3

Para finalizar iremos aplicar Ohms e determinar o valor de V 1 no circuito

V 1 = I ⋅ R V

V 1 = 3.28 × 10 - 3 2.2 × 10 3

V 1 = 7.22   V

Resposta

Portanto, o valor V 1 é de 7.22   V , e o valor de I é de 3.28   m A .
