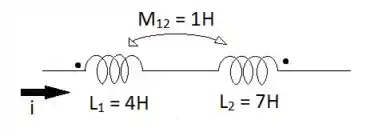

Determine a indutância total dos indutores em série vistos na figura 21.60.

Passo 1

Pelo visto temos mais uma questão a ser resolvida, faremos isso juntos que fica mais fácil. A resolução desta questão é simples, apenas aplica-se a equação que se usa para calcular diretamente o somatório do total da indutância dos indutores em série considerando que as polaridades estão colocadas em pontos diferentes em cada indutor:

LT = L1 + L2 – 2M12 = 4H + 7H – 2(1H) = 9H

Finalmente chegamos à resposta, viu que não foi difícil?

Resposta

LT = 9H
