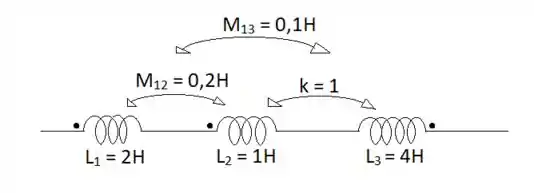

Determine a indutância total dos indutores em série vistos na Figura 21.62.

Passo 1

Olá galera, mais uma questão! Vejamos o que podemos fazer com ela. Para poder calcular de forma simples sem se enrolar na resolução fica mais fácil realizar os cálculos passo a passo considerando um indutor por vez e no final realizar a soma de todos, sem esquecer se levar em consideração a polaridade dos indutores:

M23 = k (L2L3) = 1 ((1H)(4H)) = 2H

L1 + M12 – M13 = 2H + 0,2H – 0,1H = 2,1H

L2 + M12 – M23 = 1H + 0,2H – 2H = -0,8H

L3 – M23 – M13 = 4H - 2H – 0,1H = 1,9H

LT = 2,1H – 0,8H + 1,9H = 3,2H

Chegamos à resposta final galera, é sempre um alívio chegar ao final de uma questão.

Resposta

LT = 3,2H
