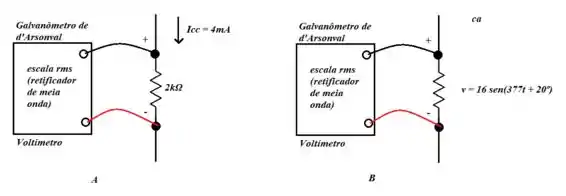

Determine a leitura do medidor para cada uma das situações mostradas na figura

Passo 1

Primeiramente, vamos analisar a figura A.

Pela Lei de Ohm, temos que:

V = R I

Substituindo os valores, temos que:

V = 2 × 10 3 × 4 × 10 - 3 ∴

V = 8 V

Mas pera lá!! Para um medidor composto por um retificador de meia onda, o valor mostrado nele será de 2.22 vezes o valor calculado. Ou seja, nesse caso:

V A = V m e d i d o = 2.22 × 8 ∴

V A = 17.76 V

Passo 2

Agora, para a figura B.

Sabemos que o valor eficaz é o valor equivalente CC de uma tensão ou corrente alternada. Para o caso de uma onda senoidal, temos que o valor eficaz (ou valor rms) equivale a ( 1 / √ 2 ) ou aproximadamente 0,707 do seu valor máximo. Ou seja:

V B = V R M S = 0.707 × 16 ∴

V B = 11.312 V

Resposta

V A = 17.76 V

V B = 11.312 V
