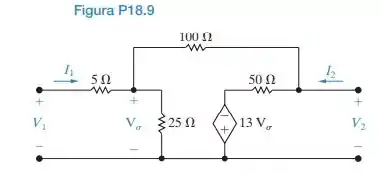

Determine os parâmetros g para o circuito amplificador operacional da Figura P18.9.

Passo 1

Falaaa, pessoal! Como vocês estão?

Bora pra mais uma questãozinha pra exercitar o que a gente sabe sobre Quadripolos!

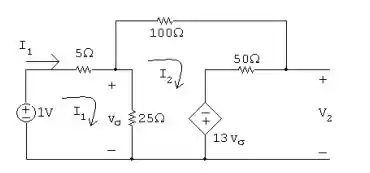

Analisando o esquema acima temos que para I 2 = 0 :

Disso, tiramos que:

30 I 1 - 25 I 2 = 1

E também:

- 350 I 1 + 500 I 2 = 0

Resolvendo, temos que:

I 1 = 80   m A ; I 2 = 56   m A

Temos também que:

V 2 = 50 I 2 - 13 25 I 1 - I 2 = - 5 V

g 11 = 80 m 1 = 80   m S

g 21 = - 5 1 = - 5

Passo 2

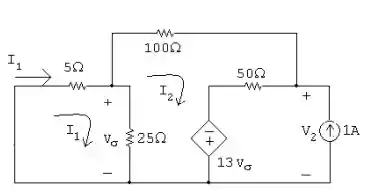

Para V1=0 temos o seguinte esquema:

De onde tiramos que:

30 I 1 - 25 I 2 = 0

- 350 I 1 + 500 I 2 = - 50

Resolvendo, temos que:

I 1 = - 200   m A ; I 2 = - 240   m A

Temos também que:

V 2 = 50 ( I 2 + 1 ) - 13 25 I 1 - I 2 = 2 5 V

g 1 2 = - 200 1 = - 0,2

g 2 2 = 2 5 1 = - 25   Ω

Resposta

g 11 = 80 m 1 = 80   m S

g 21 = - 5 1 = - 5

g 12 = - 200 1 = - 0,2

g 22 = 25 1 = - 25   Ω
