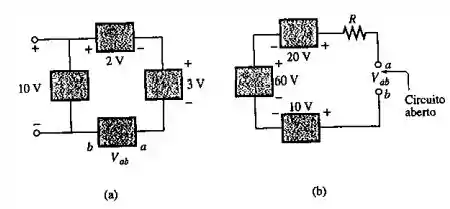

Determine V a b e a sua polaridade para os circuitos ilustrados na Figura 5.77. Cada caixa representa uma carga ou uma fonte de alimentação, ou, ainda, uma combinação das duas.

Passo 1

Falaaai meus amores, show de bola?

Bora para mais um?

  1. Aplicaremos a lei das tensões de Kirchhoff e analisaremos o circuito no sentindo horário partindo de V a b .
  2. V a b = 10 - 2 - 3 V

    V a b = 5   V

    Portanto, o valor desconhecido da fonte de tensão é de 5V e a corrente irá fluir no sentido horário.

    Passo 2

  3. Aplicaremos a lei das tensões de Kirchhoff e iremos analisar o circuito no sentido horário partindo de V a b .

V a b = 60 + 20 - 10 V

V a b = 70   V

Portanto, o valor desconhecido da fonte é de 70 V e a corrente ira fluir no sentido anti-horário.

Resposta

  1. Portanto, o valor desconhecido da fonte de tensão é de 5V e a corrente irá fluir no sentido horário.
  2. Portanto, o valor desconhecido da fonte é de 70 V e a corrente ira fluir no sentido anti-horário.
