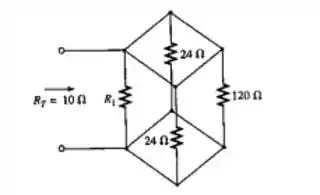

Determine a resistência para o circuito mostrado abaixo.

Passo 1

Oi oi, meu xuxuzinho!! Tudo bem com você?? Como está a família?? Tudo na paz?? Então vamos lá Vamos analisar o que a nossa questão nos pede e matar essa em 10 minutos?? Bora. Bom, nosso enunciado nos pede para analisarmos a figura e dizermos qual a relação das cargas. Parece muita coisa, mas é tranquilo. Partiu??

Passo 2

Ok, nosso primeiro passo vai ser lembrar quais são as regrinhas que definem o que é paralelo e série. Preparado?? Então vamos lá...

Toda vez que tivermos o encontro de dois ou mais fios, fazendo tipo um T na junção, vamos ter um nó. Sempre que duas cargas compartilham os mesmos nós, ou seja, cada perninha de uma carga está ligada num nó e a carga seguinte tem as perninhas no mesmo nó, elas estão em paralelo. Agora, se o fio só dobrar ou não tiver nada entre essas cargas, elas estão em série, como se fossem mãozinhas dadas.

E aii, ficou numa boa??

Passo 3

Pronto!! Agora vamos ver nossa figurinha!!

Como está tudo em paralelo, vamos fazer primeiro os que a gente já tem o valor e depois vamos repetir a conta pro desconhecido, ok??

24 2 2 × 24 = R e q

R e q = 12

120 × 12 132 = R e q 2

R e q 2 = 10,91

10,91 × R 1 R 1 + 10,91 = 10

10,91 R 1 = 10 R 1 + 109,1

R 1 = 119,89   Ω

Resposta

R 1 = 119,89   Ω
