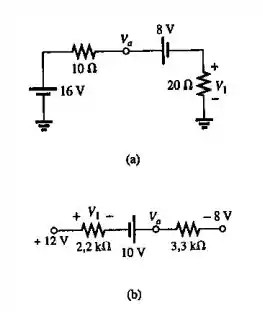

Determine a tensão V a   e   V 1 para os circuitos mostrados na figura 5.95.

Passo 1

Falaaaaaa pessoal, show de bola??

Bora resolver esse exercício na maciotaaaaa, então siimboraa!!

  1. Aplicando a lei de Ohm e encontrando a corrente I
  2. I = E - V R T

    I = 16 - 8 V 10 Ω + 20 Ω

    I = 0.266   A

    Aplicando a lei de tensão de Kirchhoff e a lei de Ohm para encontrar a tensão V a

    V a = E - I ⋅ R

    V a = 16   V - 0.266   A 10 Ω

    V a = 13.33   V

    Aplicando a lei de Ohm e encontrando a tensão V 1

    V 1 = I ⋅ R

    V 1 = 0.266   A 20 Ω

    V 1 = 5.32   V

    Portanto, os valores de tensão de V a   e   V 1 são 13.33   V   e     5.32   V , respectivamente.

    Passo 2

  3. Aplicando a lei de Ohm e encontrando a corrente I

I = E + - V - E - V R T

I = ( 12 - - 10 - ( - 8 )   V 2.2   k Ω + 3.3   k Ω

I = 5.455   m A

Aplicando a lei de tensão de Kirchhoff e a lei de Ohm para encontrar a tensão V a

V a = E + - I ⋅ R - ( V )

V a = 12   V - 5.455   m A 2.2   k Ω - - 10   V

V a = 10   V

Aplicando a lei de Ohm e encontrando a tensão V 1

V 1 = I ⋅ R 1

V 1 = 5.455   m A 2.2   k Ω

V 1 = 12   V

Portanto, os valores de tensão de V a   e   V 1 são 10   V   e     12   V , respectivamente.

Resposta

  1. Portanto, os valores de tensão de V a   e   V 1 são 13.33   V   e     5.32   V , respectivamente.
  2. Portanto, os valores de tensão de V a   e   V 1 são 10   V   e     12   V , respectivamente.
