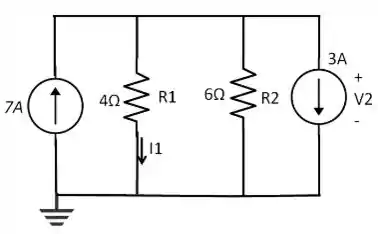

Determine a tensão V2 e a corrente I1 para o circuito da Figura 8,101.

Passo 1

Falaaaa bb, vamos tirar essa de letra?

Primeiro a gente descobre a corrente que vai passar em R1, logo:

I = 7A – 3A = 4A

Passo 2

Sabendo que temos 4A de corrente se dividindo entre os resistores R1 e R2, temos que usar um divisor de corrente:

I1 =   R 2 ( I ) R 1 + R 2 =   6 Ω ( 4 A )   4 Ω + 6 Ω = 2.4A

Passo 3

Agora para encontrarmos V2 a gente faz a resistência equivalente dos resistores em paralelo:

V2 = I(R1 || R2) 4A(2.4Ω) = 9.6V

Resposta

V2 =9.6V

I1 =2.4A

Pegou essa? Um melzinho hein?!!
