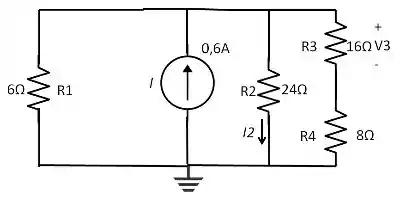

Determine a tensão V3 e a corrente I2 para o circuito mostrado na Figura 8.96.

Passo 1

De acordo com a questão... , assim temos:

Passo 2

Logo, para encontrar Ir2, a gente usa o divisor de corrente:

Ir2= 10 k Ω   ×   4 A 10 K Ω + 8 Ω   = 3,997A

Sabendo a corrente em r2, podemos calcular a tensão:

3,997A × 6 Ω = 23,982V

Então Vr2 = 23,982V

Passo 3

Agora para a letra b, ao substituirmos a fonte com resistência interna por uma fonte ideal, temos:

Onde, Vr2= Ir2 × 6 Ω = 4A × 6 Ω= 24V

Resposta

Para a letra a: Vr2= 23,982V

Para a letra b: Vr2= 24V, ou seja, se comparado os dois circuitos, podemos afirmar que a fonte ideal é uma boa aproximação.
