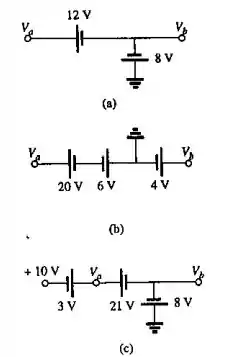

Determine as tensões V a ,   V b   e   V a b para os circuitos mostrados na Figura 5.93.

Passo 1

Eai meus queridos, show de bola?

Bora

  1. Aplicando a lei das tensões de Kirchhoff e determinando as tensões em V a ,   V b   e   V a b
  2. V a = 12 - 8 V

    V a = 4   V

    V b = - 8   V

    V a b = 4 - - 8

    V a b = 12   V

    Portanto, os valores de V a ,   V b   e   V a b , é 4   V ,   - 8   V ,   12   V , respectivamente.

    Passo 2

  3. Aplicando a lei das tensões de Kirchhoff e determinando as tensões V a ,   V b   e   V a b .
  4. V a = 20 - 6 V

    V a = 1 4   V

    V b = 4   V

    V a b = 14 - 4

    V a b = 10   V

    Portanto, os valores de V a ,   V b   e   V a b , é 1 4   V ,   4   V ,   10   V , respectivamente.

    Passo 3

  5. Aplicando a lei das tensões de Kirchhoff e determinando as tensões V a ,   V b   e   V a b .

V a = 10 + 3 V

V a = 1 3   V

V b = - 8   V

V a b = 13 - ( - 8 )

V a b = 21   V

Portanto, os valores de V a ,   V b   e   V a b , é 1 3   V ,   - 8   V ,   21   V , respectivamente.

Resposta

  1. Portanto, os valores de V a ,   V b   e   V a b , é 4   V ,   - 8   V ,   12   V , respectivamente.
  2. Portanto, os valores de V a ,   V b   e   V a b , é 14   V ,   4   V ,   10   V , respectivamente.
  3. Portanto, os valores de V a ,   V b   e   V a b , é 13   V ,   - 8   V ,   21   V , respectivamente.
