Determine o valor da resistência R 1 na Figura 9.137 para que a potência dissipada em R 4 seja máxima, Pense!

Passo 1

Falaaaaaa pessoal, show de bola??

Bora resolver esse exercício na maciotaaaaa, então siimboraa!!

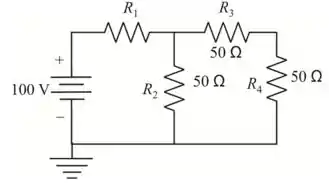

O circuito dado é

No circuito fornecido, precisamos calcular o porquê, porque a potência máxima ocorrerá se o circuito total for representado pelo circuito de Thévenin em R 4

Passo 2

Partindo da figura acima, temos

Cálculo de R T h

R T h = R 1 R 2 R 1 + R 2 + R 3

= 50 R 1 50   Ω + R 1 + 50 Ω

A potência máxima ocorre quando R T h = R 4

50 R 1 50   Ω + R 1 + 50 Ω = R 4

50 R 1 50   Ω + R 1 + 50 Ω = 50

50 R 1 50   Ω + R 1 = 0

R 1 = 0   Ω

Portanto, a resistência R 1 tal que o resistor R 4 receberá potência máxima é R 1 = 0 Ω .

Resposta

Portanto, a resistência R 1 tal que o resistor R 4 receberá potência máxima é R 1 = 0 Ω .
