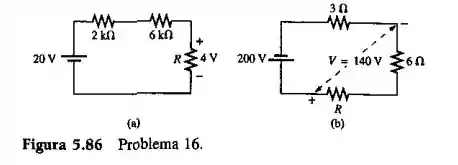

Determine os valores desconhecidos das resistências usando a regra dos divisores de tensão e as informações fornecidas para os circuitos ilustrados na Figura 5.86.

Passo 1

Eaiiii, meus gatunixxxxx, show de bolinhas?

Bora?!

  1. Aplicando a regra do divisor de tensão encontraremos R
  2. V R = R ⋅ E R T

    4 = R 20   V 2 k Ω + 6 k Ω + R

    R = 2   k Ω

    Portanto, o valore da resistência desconhecida é 2   k Ω .

    Passo 2

  3. Aplicando a regra do divisor de tensão encontraremos R

V R = R ⋅ E R T

4 = 6 Ω + R 2 0 0   V 3 Ω + 6 Ω + R

R = 1   Ω

Portanto, o valore da resistência desconhecida é 1   Ω .

Resposta

  1. Portanto, o valore da resistência desconhecida é 2   k Ω .
  2. Portanto, o valore da resistência desconhecida é 1   Ω .
