Para o eletroímã mostrado na Figura 11.57:

a) Calcule a densidade de fluxo no núcleo.

b) Faça um esboço das linhas de campo e indique o seu sentido.

c) Assinale os pontos norte e sul do eletroímã.

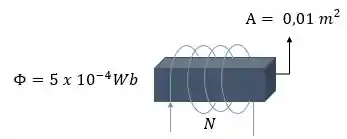

Figura 11.57

Passo 1

Fala aí pessoal!

Vamos para mais um probleminha…

Como nosso primeiro passo IMPORTANTÍSSIMO, vamos anotar as informações:

Φ =   4   x   10 - 4   W b

A =   0,01   m 2

N =   n ú m e r o   d e   e s p i r a s

Percebam que as unidades já estão de acordo com o SI, isso nos poupa trabalho 🤩

Passo 2

O importante nessas questões é identificar a equação certa. Essa equação é sempre aquela que tiver o maior número de grandezas que conhecemos.

a) Para densidade de fluxo, vamos utilizar a equação:

B =   Φ A

Como já temos todas as informações (porque escolhemos a equação certa 😜), precisamos apenas inseri-las na equação e fazer o cálculo:

B =   4   x   10 - 4   0,01 =   0,04   T

Passo 3

b) Já para a direção do fluxo não é necessário conta 😊, pois é descrita pela regra da mão direita, como mostra a figura abaixo:

Os dedos da mão direita devem se curvar no mesmo sentido da corrente. Assim o dedão irá apontar para direção do fluxo. No caso do problema o fluxo irá apontar da direita para a esquerda.

Passo 4

c) A adoção dos polos obedece a uma convenção, onde o Norte é o extremo de onde as linhas de campo “saem” do ímã, que caracterizado pelo mesmo sentido do fluxo, logo ele corresponderá ao lado esquerdo do eletroímã, e o lado direto será o sul.

Resposta

a) B =   0,04   T

b) Φ   a p o n t a   d a   d i r e i t a   p a r a   e s q u e r d a   ←

c) Lado esquerdo do ímã
