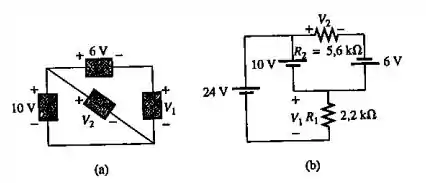

Embora os circuitos mostrados na Figura 5.78 não sejam circuitos puramente em série, determine os valores de tensões desconhecidos usando a lei de Kirchhoff para as tensões.

Passo 1

Falaaaaaa meus queridos, tudo bem?

Bora resolver essa na maciota?

Simboráa

  1. Consultando a Figura, temos que V 2 está em paralelo à fonte de alimentação de 10 V. Logo, o valor de V 2 é 10 V.
  2. O valor da tensão de V 1 é a soma da tensão em V 2 e 6V.

    V 1 + 6 = V 2

    V 1 = 10 - 6 V

    V 1 = 4   V

    Portanto, o valor de V 1 é de 4 V e o valor de V 2 é de 10   V .

    Passo 2

  3. Redesenhando a figura 5.78 no livro, como mostra a seguir

Passo 2

Analisando a malha 1, do circuito, vamos encontrar o valor de V 1

V 1 = 24 - 10 V

V 1 = 14   V

Analisando a malha 2, do circuito, vamos encontrar o valor de V 2

V 2 = 10 + 6 V

V 2 = 16   V

Portanto, o valor de V 1 é de 1 4 V e o valor de V 2 é de 16   V .

Resposta

  1. Portanto, o valor de V 1 é de 4 V e o valor de V 2 é de 10   V .
  2. Portanto, o valor de V 1 é de 14 V e o valor de V 2 é de 16   V .
