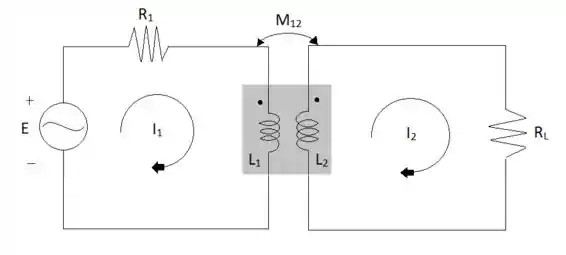

Escreva as equações de malha do circuito mostrado na Figura 21.63.

Passo 1

Opa! Seja bem-vindo mais uma vez para o Responde Aí, vejamos como responder essa questão. Á que não temos nenhum dado numérico e apenas nos pedem para montar as equações de malha da questão, ficará um pouco mais fácil de resolver. Devemos levar sempre em conta os sinais corretos e também as regras quanto aos transformadores:

E1 – I1[ZR1 + ZL1] – I2[Zm] = 0

I2[ZL2 + ZRL] + I1[Zm] = 0

I1(ZR1 + ZL1) + I2(Zm) = E1

I1(Zm) + I2(ZL2 + ZRL) = 0

Hmm, não foi tão difícil quanto parecia, não é mesmo? Mas conseguimos.

Resposta

I1(ZR1 + ZL1) + I2(Zm) = E1

I1(Zm) + I2(ZL2 + ZRL) = 0
