Faça um esboço da característica I-V para um componente cuja resistência interna vale 20 Ω entre 0 V e 10 V e 2 Ω para tensão mais elevada. Use os eixos da figura 4.6. se quiser, faça uma cópia do gráfico.
Passo 1
Galera, tudo belezinha?
Primeiramente vamos recordar aqui da nossa Lei de Ohm, é ele que nos auxilia a montarmos o gráfico das nossas resistências, onde se determinarmos uma corrente, com o valor da resistência podemos saber o valor de tensão associada.
Acompanha só: para a maioria dos conjuntos de características de semicondutores, a corrente é representada no eixo vertical e a tensão no eixo horizontal, é o que representaremos a seguir. Observe que os espaçamentos entre os valores numéricos para os parâmetros escolhidos no eixo vertical, é diferente do eixo horizontal.

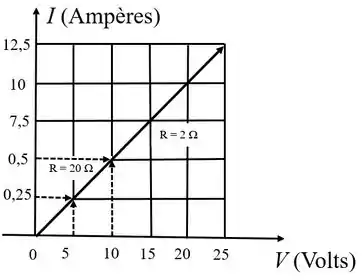

Para nosso caso, temos o seguinte gráfico:

Resposta
