Faça um esboço de uma onda quadrada periódica como a que aparece na figura 13.84 com uma frequência de 20.000 Hz e o valor de pico 10 mV.

Passo 1

Fala aí galera, tudo bem?

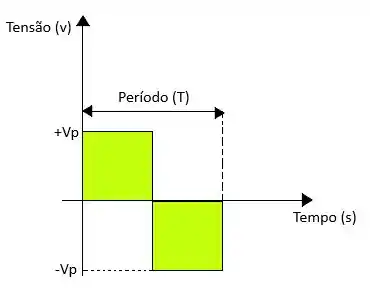

Primeiro vamos observar uma forma de onda quadrada periódica parecida com a figura 13.84, mas detalhando alguns de seus elementos

Em nosso exercício temos a tensão de pico (Vp) = 10mV e temos a frequência = 20.000 Hz. Sabendo disso bora lá colocar a mão na massa.

Passo 2

Primeiro temos que encontrar o período, para isso vou utilizar a relação (1) abaixo:

  T = 1 f

Substituindo os valores teremos:

  T = 1 20000

T = 0,5 x   10 - 6     o u   0,5   μ s

Passo 3

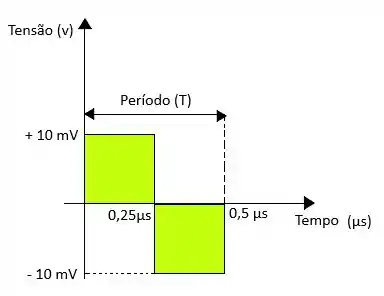

Para terminar nossa questão basta só substituir os valores na forma de onda quadrada.

Vamos só presta Atenção em um detalhe o tempo está em μ s .

Fora isso tudo BELEZA !!!

É chegou ao fim nossa questão.

Bora para Próxima!

Resposta
