Faça o gráfico de X C em função da frequência para um capacitor de 1   μ F , de zero a 10   k H z , utilizando uma escala linear.

Passo 1

Sabemos que a reatância capacitiva X C é dada por:

X C = 1 ω C

Em que C é a capacitância e ω é a frequência angular, a qual é dada por:

ω = 2 π f

Em que f é a frequência.

Juntando as duas equações e fazendo C = 1 μ F , temos a seguinte função para elaborar nosso gráfico:

X C f = 1 2 π f × 10 - 6

Como queremos f em k H z , então multiplicamos por 10 3 . Assim, temos:

X C f = 1 2 π f × 10 - 6 × 10 3 ∴ X C f = 1 2 π f × 10 - 3

Agora é só traçar o gráfico de acordo com a função encontrada ;)

Passo 2

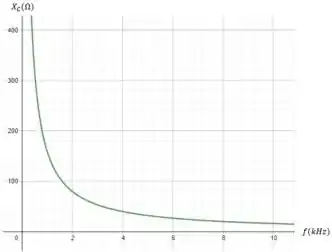

De acordo com a função encontrada, temos o seguinte gráfico:

Resposta

X C f = 1 2 π f × 10 - 3
