Faça o gráfico de X L em função da frequência para um indutor de 5   m H , de zero a 100   k H z , usando uma escala linear.

Passo 1

Sabemos que a reatância indutiva X L é dada por:

X L = ω L

Em que L é a indutância e ω é a frequência angular, a qual é dada por:

ω = 2 π f

Em que f é a frequência.

Juntando as duas equações e fazendo L = 5   m H , temos a seguinte função para elaborar nosso gráfico:

X L = 2 π f × 5 × 10 - 3 ∴ X L f = 0.01 π f

Como queremos f em k H z , então multiplicamos por 10 3 . Assim, temos:

X L f = 10 π f

Agora é só traçar o gráfico de acordo com a função encontrada ;)

Passo 2

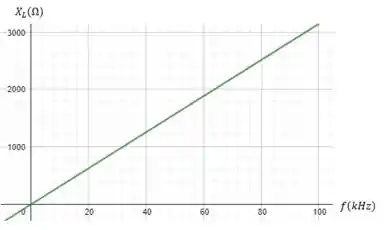

De acordo com a função encontrada, temos o seguinte gráfico:

Resposta

X L f = 10 π f
