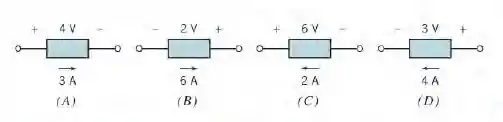

A figura E 1.5-1 mostra quatro componentes identificados pelas letras A, B, C e D.

  1. Qual dos componentes fornece 12   W ?
  2. Que componente absorve 12   W ?
  3. Qual é o valor da potência recebida pelo componente B?
  4. Qual é o valor da potência fornecida pelo componente B?
  5. Qual é o valor da potência fornecida pelo componente D?

Passo 1

Fala galera, bora iniciar mais uma questãozinha do nosso livro de circuitos!

Vamos analisar cada item da nossa questão.

Letra a)

Queremos saber quais dos componentes fornecem 12 W, logo analisando a figura pela convenção passiva vemos que nos componentes B e C, são os únicos que fornecem e que:

p = u × i

Logo:

p B = 12   W

p C = 12   W

Passo 2

Letra b)

Queremos saber quais dos componentes absorvem 12 W, logo analisando a figura pela convenção passiva vemos que nos componentes A e D, são os únicos que absorvem e que:

p = u × i

Logo:

p A = -   12   W

p D = -   12   W

Nota: o negativo do resultado serve para dizer que o componente está absorvendo energia!

Passo 3

Letra c)

Pela os passos anteriores, usando p = u × i , temos:

p B = - 12   W

Passo 4

Letra d)

Pela os passos anteriores, usando p = u × i , temos:

p B = 12   W

Passo 5

Letra e)

Pela os passos anteriores, usando p = u × i , temos:

p D = -   12   W

Resposta

Letra a)

Componentes B e C

Letra b)

Componente A e D

Letra c)

p B = -   12   W

Letra d)

p B = 12   W

Letra e)

p D = -   12   W
