Para o filtro da Figura 21.117 :

a) Faça o gráfico A v d B em função da frequência usando o gráfico de Bode como referência.

b) Faça o gráfico de   θ em função da frequência.

Passo 1

Olá galerinha, tudo bem?

Vamos juntos resolver mais um exercício!

a) Nesta alternativa temos apenas que desenha um gráfico o gráfico de bode

Para isso é necessário encontrar as frequências, tranquilo!

Vamos começar então!

Sabemos que o ganho para esse circuito pode ser expresso por:

A v = V o V i = 1 +   j f / f 1 1 + j f / f c

Para encontrar nossa primeira frequência f 1 , vou utilizar a relação:

f 1 =   1 2 π R 2 C

Substituindo com os valores fornecidos no circuito:

f 1 =   1 2   x   3,1415   x     6 K Ω X   (   0,01 µ F )

f 1 = 2652,58 H z

Com a frequência de corte vamos usar a mesma relação:

f c =   1 2 π (   R 1 + R 2 ) C

f c =   1 2   x   3,1415   (   11 K Ω + 6 K Ω ) ( 0,01 µ F )

f c =   884,1 H z

Aplicando essas informações na equação do ganho teremos:

A v = 20 log ⁡ 10 R 1 + R 2 R 2

A v = 20 log ⁡ 10 12   K Ω +   6 K Ω 8 K Ω

A v = 20 log ⁡ 10 18 K Ω 6 K Ω

A v = - 9,54 d B

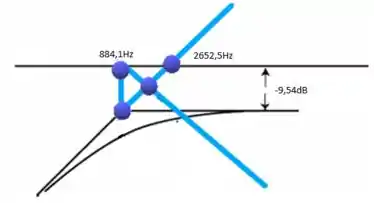

Prontinho! Vamos esboçar o gráfico agora?

Até aí tudo beleza? vamos continuar então!

Passo 2

b) Por fim! Mas não menos importante último item.

Esboça a resposta da frequência para esse circuito, tranquilo né!

Antes de começar observamos em nosso circuito que 0° equivale a -26,50° , beleza!

Só lembrando que θ =   t a n g - 1 . f f 1 -   t a n g - 1 . f f c

Para f = 1,5 K H z

θ = t a n g - 1 . 1,5 K H z 2,65 K H z -   t a n g - 1 . 1,5 K H z 0,8 K H z

θ = 29.49 ° - 59,49 ° =   - 30 °

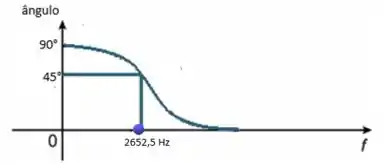

Aplicando nossas informações, nosso gráfico ficará assim.

Bom galera, esse gráfico é bem simples com mais riquezas de você deve aumentar o eixo do X com diversas frequências e o eixo do Y com diversos ângulos.

Tranquilo?

Te vejo na próxima então!

Resposta

a)

b)
