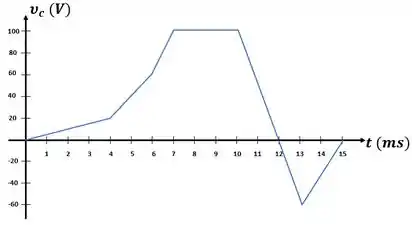

0,06   μ F for a que é mostrada na Figura 10.101.

Figura 10.101

Passo 1

E aí pessoal, vamos a mais um probleminha. Para esse tipo de problema, temos que estar bem atentos para saber interpretar o gráfico.

Vamos anotar as informações do problema:

c =   0,06   μ F   → 0,06   x   10 - 6   F

Passo 2

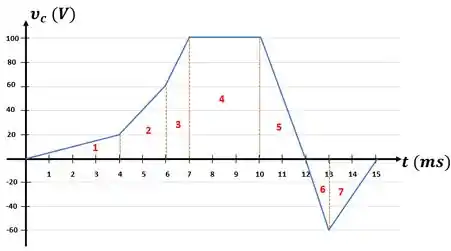

Para simplificar a análise, vamos dividi-la em 7 partes, como mostrado abaixo:

Nosso objetivo com essa divisão, é calcular o ∆ V para cada uma das etapas, pois a equação que descreve a corrente média, leva em consideração a variação da tensão, como podemos ver abaixo:

i = C ∙ ∆ V ∆ t

Passo 3

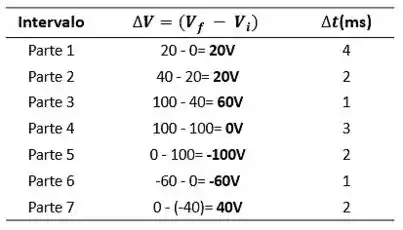

V e ∆ t de cada uma das partes)

Até que foi bem simples, não é mesmo?! 😉

Passo 4

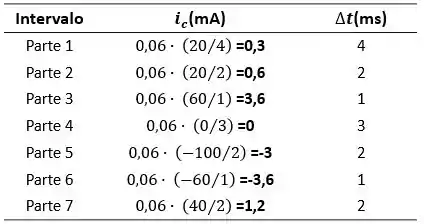

Agora que temos as informações, vamos calcular a corrente para cada uma das partes. Para isso, vamos recorrer novamente a uma tabela. A organização sempre facilita nossa vida 😊

Resposta

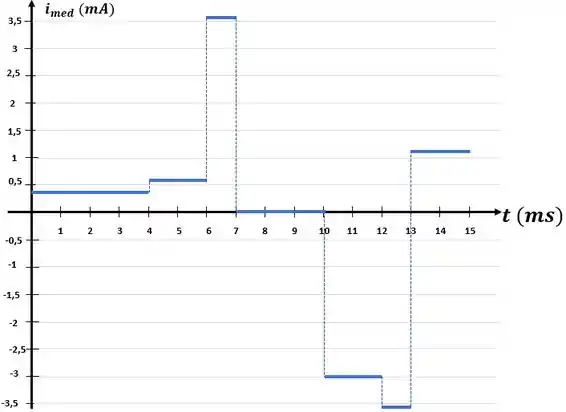

Agora basta construir o gráfico, como mostrado abaixo, pois já sabemos a corrente média em cada intervalo de tempo.
