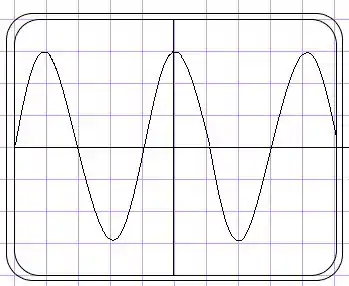

Para a forma de onda que aparece na tela de um osciloscópio mostrada na figura 13.86:

  1. Determine a amplitude de pico
  2. Determine o período
  3. Calcule a frequência

Redesenhe esta forma de onda caso uma tensão contínua de + 25 mV fosse somada a ela.

Passo 1

Bora lá galera, vamos juntos resolver mais um exercício!

Antes de tudo vamos observar a figura mostrada na tela do osciloscópio, essa figura nos dá informações importantes.

Primeiro as sensibilidades. O que significa isso?

Que cada quadrado vertical valerá 50 mV e Horizontal 10 µs.

DADOS:

Sensibilidade Vertical = 50 mV/ div

Sensibilidade Horizontal = 10µs/ div

Acho que estamos prontos para começar

Bora lá !

Passo 2

  1. Na alternativa ele quer saber a amplitude de Pico que é encontrada observando o eixo vertical, ou seja até onde a curva vai verticalmente.
  2. Para resolver isso basta fazer a contagens dos quadrados.

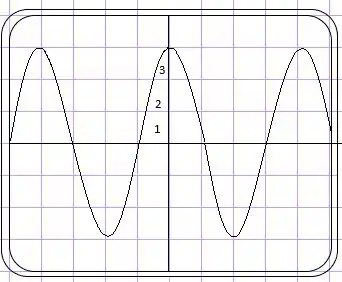

    Observamos que a curva ocupa três quadrados verticalmente. Logo para saber a amplitude de pico basta multiplicar pelo valor de cada quadrado.

    Ou seja

    Amplitude de pico = 3 x 50mV

    Amplitude de pico = 150 mV

    Passo 3

  3. Para encontrar o período devo observar o eixo horizontal e fazer mais uma vez a contagem dos quadrados até formar um ciclo da curva.
  4. Bora lá observar a imagem para entender melhor!

    Observamos que 4 quadrados formam um ciclo da minha onda. Logo para encontrar o período da onda basta multiplicar a quantidade de quadrados pelo valor de cada um no eixo horizontal.

    Período = 4 x 10µs

    Período = 40 µs

    Prontinho, vamos para o próximo item!

    Passo 4

  5. Nessa alternativa ele quer saber a frequência, para isso vamos utilizar a relação (1):

f = 1 T                 ( 1 )

Substituindo o valor do período encontrado na alternativa anterior teremos:

Ei!

Carinha que mora logo Ali!

Lembra que µs = 10 - 6 s

f = 1 40   x   10 - 6

f = 25000   H z   o u   25 K H z

Passo 3

Nossa última alternativa é redesenhar essa onda adicionando uma tensão continua de 25 mV.

Antes de tudo temos que saber o que significa 25mV comparando com as divisões presente na figura do osciloscópio, para saber disso basta fazer uma regra de três simples.

Bora lá

Observando a figura sabendo que 1 div equivale a 50 mV, então quando vale 25mV em div ?

Div tensão (mV)

1--------------------------50

x-------------------------25

Aplicando meio por extremo, teremos:

x.50 = 1.25

x = 25 50

x=0,5

O que significa essa resposta?

Que teremos que dividir um quadradinho ao meio para equivaler a tensão somada que é de 25 mV

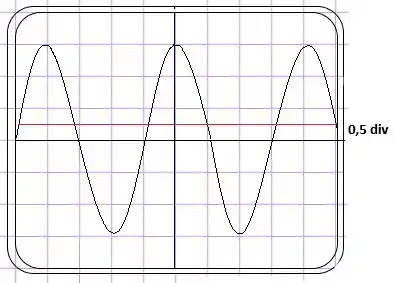

Então vamos redesenhar traçando essa nova informação.

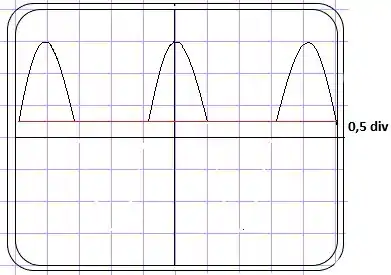

Essa linha vermelha significa a tensão continua adicionada a onda, para encontrar a onda resultante basta apagar tudo que está abaixo da linha vermelha. Com isso nossa onda ficará assim.

Ufa essa foi longa, mas terminamos.

Te vejo na próxima questão!

Resposta

  1. Amplitude de pico = 150 mV
  2. Período = 40 µs
  3. f = 25000   H z   o u   25 K H z
