Para uma forma de onda na Figura 13.92:

  1. Determine o Período
  2. Encontre as frequências
  3. Determine o valor médio
  4. Esboce a forma de onda que aparecerá na tela do osciloscópio se a entrada do canal vertical mudar de DC para AC

Passo 1

Bora lá galera, vamos juntos resolver mais um exercício!

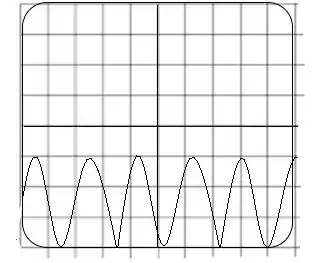

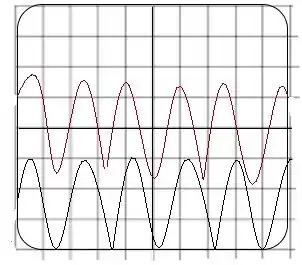

Antes de tudo vamos observar uma figura parecida com a mostrada no livro como sendo na tela do osciloscópio, essa figura nos dá informações importantes.

Primeiro as sensibilidades. O que significa isso?

Que cada quadrado vertical valerá 10 mV e Horizontal 0,2ms.

DADOS:

Sensibilidade Vertical = 10m V/ div

Sensibilidade Horizontal = 0,2 ms/ div

Acho que estamos prontos para começar

Bora lá

Passo 2

  1. Na alternativa ele quer saber o período que é encontrado observando o eixo horizontal, ou seja até onde a curva completar 1 ciclo.
  2. Observamos que 2 quadrados formam um ciclo da onda. Para e n c o n t r a r o período da mesma basta multiplicar a quantidade de quadrados pelo valor de cada um no eixo horizontal.

    Período = 2 x 0,2 ms

    O Período o é 0,4 ms

    Passo 3

  3. Para encontrar a frequência basta utilizar a relação (1):
  4. f = 1 T                       ( 1 )

    Como ambas possuem o mesmo período basta calcular a frequência apenas uma vez.

    f = 1 0,4   x   10 - 3   = 25 00   H z

    Vamos para próxima alternativa, siga minha astúcia!

    Passo 4

  5. Nessa alternativa temos que relembrar como calcular o valor médio de uma função

Senóide, mas em nosso caso a função está na metade, ou seja uma semisenóide

Para calcular o valor médio desse tipo de função utilizo a relação:

Vméd = 0,637 Vp

Onde:

Vp é a tensão de pico.

Lembrou?

Massa, bora continuar então!

Observando no osciloscópio, a tensão máxima é fornecida com o eixo vertical, logo

Percebemos que ela ocupa 3 quadrado verticalmente ou seja:

3 (equivale a quantidade de quadrados ocupadas) x (valor do quadrado vertical)

V máx = 3 . 10 mV

V máx = 30 mV

Mas como a função está toda abaixo o zero no eixo vertical o correto para o valor médio será

Vmáx = -30 mV

Portanto o valor médio será:

Vméd = Vmáx . 0,637

Vméd = -30 . 0,637

Vméd= -19,11 mV

Passo 3

(d) Em nossa última alternativa esboçamos o sinal se passarmos de acoplamento DC para AC, verificamos que é possível visualizar a forma de onda subir, até se centrar em torno do eixo horizontal. Isto deve-se ao fato que o condensador presente do osciloscópio.

Ufa essa foi longa, mas terminamos.

Te vejo na próxima questão!

Resposta

  1. Período 0,4 ms
  2. Frequência 2500 Hz
  3. Valor médio -19,11mV
