a. Observando a Figura 3.38(a), determine a tensão entre os terminais do dispositivo para correntes de 0,5 mA, 1 mA, 3 mA e 5 mA.

b. Qual a variação total da tensão para o intervalo indicado de correntes?

c. Compare a razão entre os valores de corrente máxima e mínima acima com a razão correspondente dos valores de tensão.

Passo 1

  1. Fala ai, pessoal!!

Preparados para mais uma questão?!

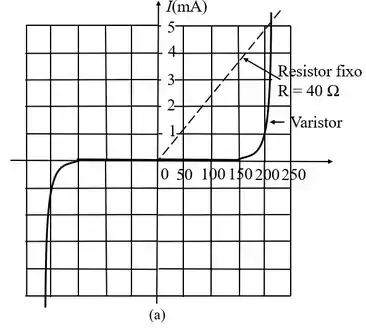

Bom! Seja a figura 3.38(a)

Observando a figura 3.38(a), podemos observar que:

Para corrente de 0,5 mA, a tensão entre os terminais do dispositivo será aproximadamente 195 V.

Para corrente de 1 mA, a tensão entre os terminais do dispositivo será aproximadamente 200 V.

Para corrente de 3 mA, a tensão entre os terminais do dispositivo será aproximadamente 210 V.

Para corrente de 5 mA, a tensão entre os terminais do dispositivo será aproximadamente 215 V.

Passo 2

b. Seja a figura 3.38(a) e os dados obtidos no passo 1, a variação total da tensão para o intervalo indicado de correntes, será:

∆ V t o t a l = 215   V - 195   V = 20   V

Passo 3

c. Agora vamos comparar a razão entre os valores de corrente máxima e mínima acima com a razão correspondente dos valores de tensão, respectivamente

5   m A : 0,5   m A = 10 : 1

215   V : 200   V = 1,075 : 1

A razão entre os valores de corrente máxima e mínima, é aproximadamente dez vezes maior que a razão entre a razão correspondente dos valores de tensão.

Ufa! Finalizamos por aqui!

Vamos para mais uma questão??

Resposta

a. Para corrente de 0,5 mA, a tensão entre os terminais do dispositivo será aproximadamente 195 V.

Para corrente de 1 mA, a tensão entre os terminais do dispositivo será aproximadamente 200 V.

Para corrente de 3 mA, a tensão entre os terminais do dispositivo será aproximadamente 210 V.

Para corrente de 5 mA, a tensão entre os terminais do dispositivo será aproximadamente 215 V.

b. ∆ V t o t a l = 20   V

c. 5   m A : 0,5   m A = 10 : 1

215   V : 200   V = 1,075 : 1
