1. Projete um circuito divisor de tensão que permita o uso de uma lâmpada de 8 V e 50 mA em um sistema automotivo alimentado com 12 V.
  2. Qual especificação de potência mínima do resistor se os valores disponíveis são ¼ W, ½ W, e 1 W?

Passo 1

E aiii moçadinhaaa, tudo show?

Bora pra mais uma??

Só vamoo!

  1. Temos que projetar um circuito divisor de tensão que permitirá o uso de uma lâmpada de 8V e 50 mA, em um automóvel cujo sistema elétrico e de 12 V.

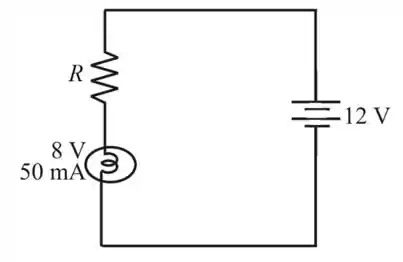

  2. Vamos considerar o seguinte diagrama

    Passo 2

    Devido à conexão em série de todos os elementos, o mesmo fluxo de corrente na rede. Iremos aplicar a lei das tensões de Kirchhoff ao diagrama desenhado anteriormente.

    12 = 8 + 50 × 10 - 3 R

    R = 12 - 8 50 × 10 - 3

    R = 4000 50

    R = 80   Ω

    Logo, o resistor de 80   Ω estará conectado em série com uma lâmpada

    Passo 3

  3. A potência dissipada no resistor é dada como

P R = I 2 R

= 50   m A 2 80   Ω

P R = 0.2   W

Portanto, o resistor de ¼ W, é suficiente para este projeto

Resposta

  1. Logo, o resistor de 80   Ω estará conectado em série com uma lâmpada
  2. Portanto, o resistor de ¼ W, é suficiente para este projeto
