Projete o circuito visto na Figura 20.65 para que apresente as seguintes características:

a. B W = 500   H z

b. Q p = 30

c. V C m á x = 1,8   V

Passo 1

Fala galerinhaaaa, tudo certo? Bora bora resolver mais uma questão??

Para que o circuito seja projetado com as especificações mencionadas, devemos determinar as seguintes variáveis: Z r p ,   X L ,   X C ,   f p ,   L ,   C   e   R l .

Sendo assim, teremos:

V C m á x = I Z r p     →     Z r p = V C m á x I = 1,8   V 0,2   m A = 9   k Ω

Q p = R s ∥ R p X L = R p X L     →     X L = R p Q p = 9 30 = 300   Ω

Como Q p ≥ 10 ,   temos que: X L = X C = 300   Ω

B W = f p Q p     →       f p = B W Q p = 500   H z 30 = 15   k H z

L = X L 2 π f = 300   Ω 2 π 15   k H z = 3,18   m H

C = 1 2 π f X C = 1 2 π ( 15   k H z ) ( 300   Ω ) = 35,37   n F

Por fim:

Q p = Q l   R s = ∞   Ω = X L R l     →       R l = X L Q p = 300 30 = 10   Ω

Passo 2

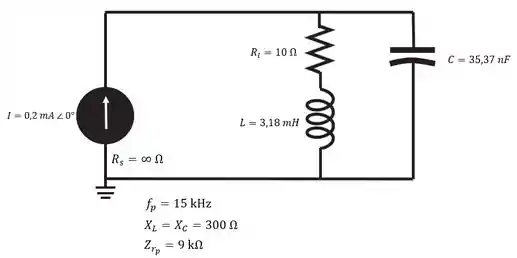

Com todas as variáveis necessárias para projetar o circuito, temos:

Prontinho, finalizamos essa!!!! Partiu resolver mais uma?

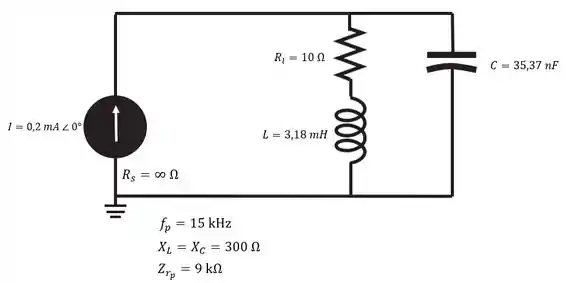

Resposta
