Reduza os circuitos da figura 12.87 ao menor número possível de elementos

Passo 1

Oieee, tudo certo?

Primeiro vamos lembrar que a indutância equivalente funciona igual com resistores, se for em série fica:

L 1 + L 2

E se for em paralelo:

L 1 | | L 2 = L 1 . L 2 L 1 + L 2

Pra capacitância é ao contrário, em série é assim:

C 1 . C 2 C 1 + C 2

E em paralelo:

C 1 | | C 2 = C 1 + C 2

Agora vamos lááá

Passo 2

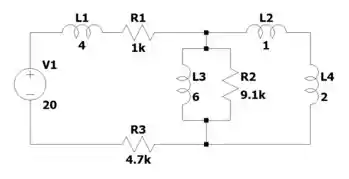

Temos esse circuito aqui olha:

Temos L 2 e L 4 em série:

L 5 = 2 + 1 = 3   H

E aí o L 3 ta em paralelo com eles:

L 6 = 3.6 3 + 6 = 2   H

Além disso, temos R 1 e R 3 em série:

R 4 = 4,7 k + 1 k = 5,7   k

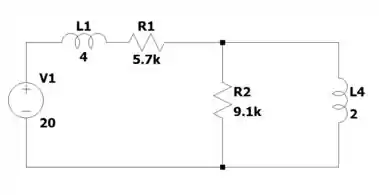

Então, o circuito fica assim:
