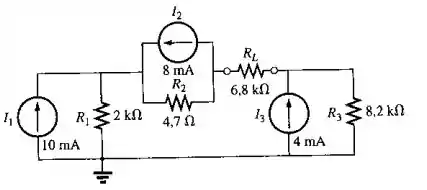

Refaça o Problema 29 para o circuito mostrado na Figura 9.144..,

Passo 1

E ai seres de luz, tudo bem?

Bora resolver mais uma?

Encostaaa!!

Temos que o teorema de Millman

Passo 2

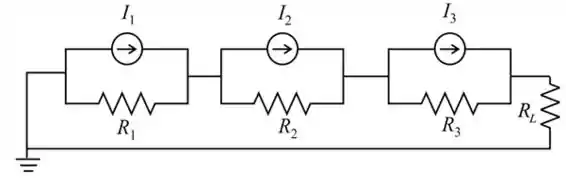

Usando o teorema de Millman I e q   e   R e q , para o circuito padrão acima é

I e q = ± I 1 R 1 ± I 2 R 2 ± I 3 R 3 R 1 + R 2 + R 3

R e q = R 1 + R 2 + R 3

Passo 3

A corrente equivalente para o circuito dado é

I e q = 10   m A 2   k Ω + - 8   m A 4.7   k Ω + 4   m A 8.2   k Ω 2   k Ω + 4.7   k Ω + 8.2   k Ω

I e q = 20.85   m A

A resistência equivalente para o circuito dado é

R e q = 2   k Ω + 4.7   k Ω + 8.2   k Ω

R e q = 14.9   k Ω

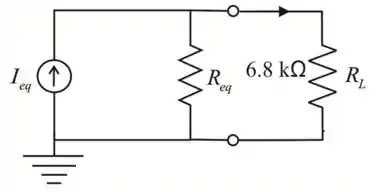

Agora temos que o circuito equivalente é dado por

Passo 4

Partindo do circuito acima, a corrente através do resistor é

I L = I e q R e q R e q + R L

= 20.85   m A   14.9   k Ω 14.9   k Ω + 6.8   k Ω

I L = ( 20.85   m A ) ( 0.686636 )

I L = 14.31   m A

Portanto, a corrente através do resistor R L é

I L = 14.31   m A

No circuito acima, a tensão no resistor é

V R L = I R L R L

= 14.31   m A 6.8   k Ω

V R L = 97.31   V

Portanto, a tensão no resistor R L é 97.31   V .

Resposta

Portanto, a corrente através do resistor R L é 14.31   m A .

Portanto, a tensão no resistor R L é 97.31   V .
