Repita o problema 44 para o circuito visto na figura 22.42

Passo 1

Oioiiii! Vamos lá!

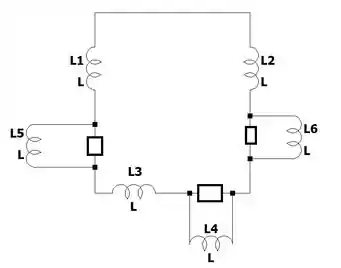

a) Na figura 22.42, temos um circuito conectado em , não é? Pelo que vimos no método dos três wattímetros, quando o circuito é em a medição da potência deve ser assim:

Ou seja, um wattímetro ligado a cada carga e todos ligados a n

Então já temos a ligação necessária para essa medida 😊

Passo 2

b) Aqui vamos calcular a potência total:

P T = 3 . R ϕ . I ϕ ²

E depois dividir ela por três, pra termos a de cada carga, sacou?

Do circuito da figura 22.42, temos que R ϕ = 10 0 , e no exercício 34 encontramos I ϕ = 1,471 , então:

P T = 3 × 10 0 × 1,471 ²

P T = 649   W

Então a potência lida por cada wattímetro é

649 3 = 216   W

Fechou? (:

Resposta

a)

b) 216   W
