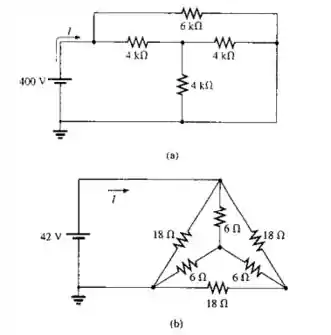

Repita o Problema 48 para os circuitos apresentados na Figura 8.123

Passo 1

Falaaaaaa pessoal, show de bola??

Borá lá?

  1. Considerando a seguinte fórmula e encontre o a resistência do modelo
  2. R A = R 1 R 2 + R 2 R 3 + R 3 R 1 R 1                 1

    R A = 4 × 10 3 × 4 × 10 3 + 4 × 10 3 × 4 × 10 3 + 4 × 10 3 × 4 × 10 3 4 × 10 3

    R A = 12 × 10 3

    R A = 12   k Ω

    Considerando a seguinte fórmula e encontre o a resistência do modelo

    R B = R 1 R 2 + R 2 R 3 + R 3 R 1 R 2                 2

    R B = 4 × 10 3 × 4 × 10 3 + 4 × 10 3 × 4 × 10 3 + 4 × 10 3 × 4 × 10 3 4 × 10 3

    R B = 12 × 10 3

    R B = 12   k Ω

    Considerando a seguinte fórmula e encontre o a resistência do modelo

    R C = R 1 R 2 + R 2 R 3 + R 3 R 1 R 3                 3

    R C = 4 × 10 3 × 4 × 10 3 + 4 × 10 3 × 4 × 10 3 + 4 × 10 3 × 4 × 10 3 4 × 10 3

    R C = 12 × 10 3

    R C = 12   k Ω

    Passo 2

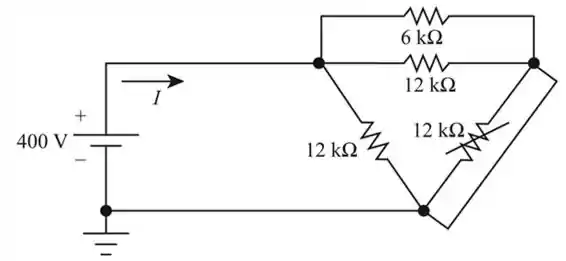

    Redesenhando

    Aplicando a lei de Ohm, e encontrando a corrente

    I = 400   V 12   k Ω 12   k Ω 6   k Ω

    I = 400   V 3   k Ω

    I = 133.33   m A

    Passo 3

  3. Convertendo o modelo Y em

R A = R 1 R 2 + R 2 R 3 + R 3 R 1 R 1                 1

R A = 6 × 6 + 6 × 6 + 6 × 6 6

R A = 18   Ω

Considerando a seguinte fórmula e encontre o a resistência do modelo

R B = R 1 R 2 + R 2 R 3 + R 3 R 1 R 2                 2

R B = 6 × 6 + 6 × 6 + 6 × 6 6

R B = 18   Ω

Considerando a seguinte fórmula e encontre o a resistência do modelo

R C = R 1 R 2 + R 2 R 3 + R 3 R 1 R 3                 3

R C = 6 × 6 + 6 × 6 + 6 × 6 6

R C = 18   Ω

Passo 2

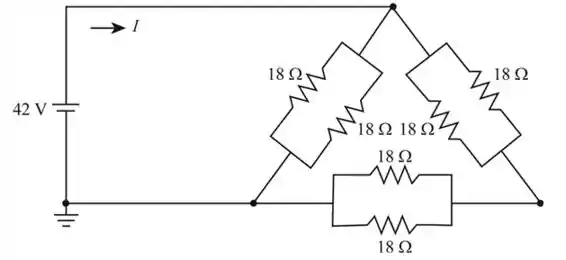

Redesenhando

Aplicado a lei de Ohm e encontrando a corrente

I = 42 V ( 18   Ω | 18   Ω 18 Ω | | 18   Ω + 18   Ω 18   Ω

I = 42 V 9 Ω | | 9 Ω + 9 Ω

I = 7   A

Resposta

  1. I = 133.33   m A
  2. I = 7   A
