Repita o problema 41 para a forma de onda vista na Figura 10.102.

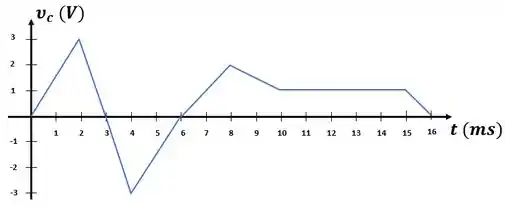

Figura 10.102

Passo 1

Olá galera, vocês olharam para o gráfico semelhante ao problema anterior? Super fácil!

Esse problema seguirá os mesmos passos do anterior, então vamos lá!

Vamos anotar as informações do problema:

c =   0,06   μ F   → 0,06   x   10 - 6   F

Passo 2

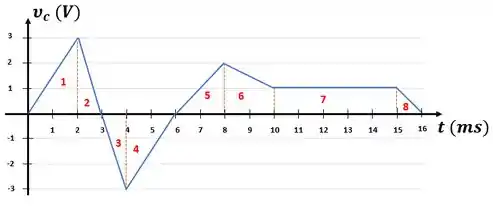

Para simplificar, da mesma forma que fizemos no problema 41, vamos dividir a análise em 8 partes, como mostrado abaixo:

Nosso objetivo com essa divisão, é calcular o ∆ V para cada uma das etapas, pois a equação que descreve a corrente média, leva em consideração a variação da tensão, como podemos ver abaixo:

i = C ∙ ∆ V ∆ t

Passo 3

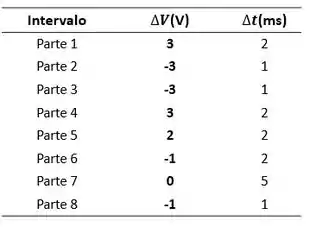

Vamos construir uma tabela com as informações que precisamos ( ∆ V e ∆ t de cada uma das partes)

Passo 4

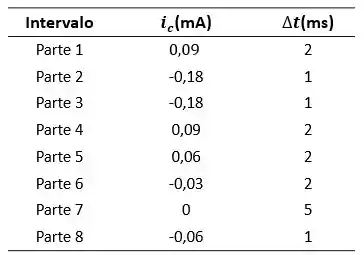

Agora que temos as informações, vamos calcular a corrente para cada uma das partes. Para isso, vamos recorrer novamente a uma tabela.

Resposta

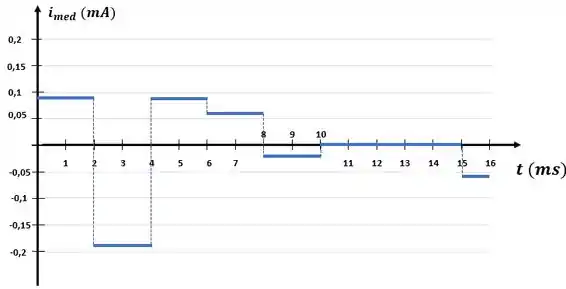

Agora basta construir o gráfico. Obs: Confira mais de uma vez se os traços correspondentes a corrente média em cada parte, estão no intervalo correto.
