Repita o Problema 24 se as resistências da carga forem substituídas por resistências de 12   Ω em série com as reatâncias indutivas de   16   Ω .

Passo 1

Falaiii meus xuxu’s, ceis tão bonzinho??

Espero que sim hein, bora lá pra mais uma?

Encostaaaa

A resistência de cada perna de uma carga equilibrada conectada em Y é

Z ϕ = ( 12 + j 16 )   Ω

Z ϕ = 20 Ω ∠ 53.13 °

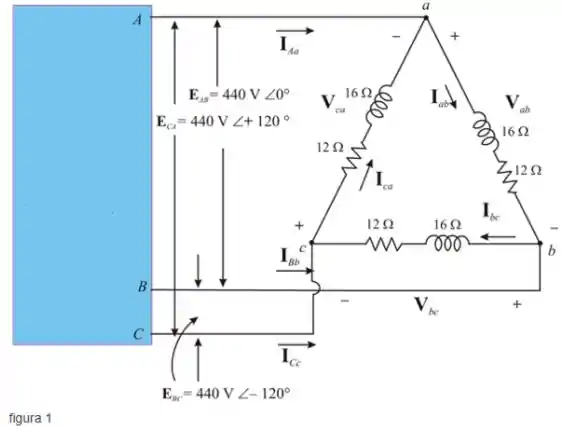

Vamos visualizar o diagrama do circuito para os dados fornecidos

Passo 2

  1. Para um gerador conectado, a tensão de linha é igual a tensão de fase.
  2. Logo, a tensão de fase do gerador é

    E ϕ = E L = 440   V

    Passo 3

  3. A tensão de fase da carga é igual a tensão de fase do gerador
  4. Logo, a tensão de fase do gerador é

    V ϕ = E ϕ = 440   V

    Passo 4

  5. A corrente de fase da carga é dada por
  6. I ϕ = V ϕ Z ϕ

    = 440   V 20   Ω ∠ 53.13 °

    I ϕ = 22   A ∠ - 53.13 °

    Portanto, a corrente de fase da carga é 22   A .

    Passo 5

  7. Em um sistema conectado, a corrente de linha é maior que a corrente de fase por um fator de raiz quadrada de 3.

I L = 3 I ϕ

= 3 22 A

I L = 38.1   A

Portanto, a corrente de linha da carga conectada é de 38 . 1   A .

Resposta

  1. E ϕ = E L = 440   V
  2. V ϕ = E ϕ = 440   V
  3. Portanto, a corrente de fase da carga é 22   A .
  4. Portanto, a corrente de linha da carga conectada é de   38.1     A .
